NETIS新技術情報提供システム登録／旧NETIS番号: KT-000115-VE
軽量化と施工コスト縮減／斜面の安定と全面緑化を実現。
スーパーメタルフレーム、3つのシリーズ。
特長
- 1.製品コスト、施工コストの大幅な縮減を実現
- 2.受圧板は、ハイテク技術の亜鉛・アルミニウム溶射鋼板フレーム
- 3.定着は、画期的理論に基づくKTB定着工法を採用
- 4.アンカーは、KTB永久アンカーを使用
- 5.テンドンは、夢の防錆を実現したSCストランドを使用
＜KSシリーズ＞
従来ののり枠工法は、現場打ちコンクリート、吹付けコンクリート、コンクリート二次製品等を用いた工法が主流となっていました。しかし、これらの工法は施工上、重くて作業性が悪い、工費が高い、工期がかかる、など様々な問題を抱えていました。これらの諸問題を一挙に解決したのが、＜KSシリーズ＞です。軽量で大型重機を必要とせず、耐久性に優れ、美観に富み、しかも製品コストも施工コストも大幅に縮減できます。

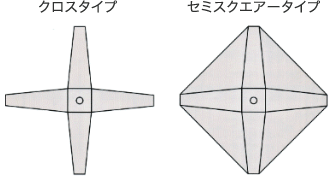

＜KSシリーズ＞ 規格・寸法
| 型式 | クロスタイプ（2,900×2,900） | セミスクエアタイプ（2,900×2,900） | ||||||
|---|---|---|---|---|---|---|---|---|
| 規格 | KSC300 -350 |
KSC300 -550 |
KSC300 -800 |
KSC300 -1000 |
KSS300 -350 |
KSS300 -550 |
KSS300 -800 |
KSS300 -1000 |
| 高さ（mm） | 200 | 250 | 253 | 300 | 200 | 250 | 253 | 300 |
| 設計アンカー力（kN） | 350 | 550 | 800 | 1000 | 350 | 550 | 800 | 1000 |
| 製品質量(参考)（kg） | 226.6 | 267.2 | 345.5 | 368.8 | 398.2 | 454.9 | 580.3 | 610.9 |
| 受圧面積(参考)（m2） | 2.103 | 2.262 | 2.209 | 2.236 | 4.899 | 4.899 | 5.030 | 5.030 |
| 型式 | クロスタイプ（2,400×2,400） | セミスクエアタイプ（2,400×2,400） | ||||||
|---|---|---|---|---|---|---|---|---|
| 規格 | KSC250 -350 |
KSC250 -550 |
KSC250 -800 |
KSC250 -1000 |
KSS250 -350 |
KSS250 -550 |
KSS250 -800 |
KSS250 -1000 |
| 高さ（mm） | 150 | 200 | 250 | 253 | 150 | 200 | 250 | 253 |
| 設計アンカー力（kN） | 350 | 550 | 800 | 1000 | 350 | 550 | 800 | 1000 |
| 製品質量(参考)（kg） | 187.2 | 210.7 | 244.1 | 283.4 | 296.5 | 335.1 | 372.3 | 444.6 |
| 受圧面積(参考)（m2） | 1.783 | 1.869 | 1.955 | 1.783 | 3.449 | 3.449 | 3.555 | 3.555 |
| 型式 | クロスタイプ（1,900×1,900） | セミスクエアタイプ（1,900×1,900） | ||||||
|---|---|---|---|---|---|---|---|---|
| 規格 | KSC200 -350 |
KSC200 -550 |
KSC200 -800 |
KSC200 -1000 |
KSS200 -350 |
KSS200 -550 |
KSS200 -800 |
KSS200 -1000 |
| 高さ（mm） | 150 | 150 | 200 | 250 | 150 | 150 | 200 | 250 |
| 設計アンカー力（kN） | 350 | 550 | 800 | 1000 | 350 | 550 | 800 | 1000 |
| 製品質量(参考)（kg） | 131.9 | 156.7 | 179.1 | 185.7 | 198.7 | 230.3 | 257.4 | 270.0 |
| 受圧面積(参考)（m2） | 1.218 | 1.449 | 1.465 | 1.432 | 2.249 | 2.249 | 2.330 | 2.330 |
| 型式 | クロスタイプ（1,400×1,400） |
|---|---|
| 規格 | KSC150-550 |
| 高さ（mm） | 150 |
| 設計アンカー力（kN） | 550 |
| 製品質量(参考)（kg） | 97.5 |
| 受圧面積(参考)（m2） | 0.868 |
（構造計算参考資料：(一財)砂防・地すべり技術センター「鋼製砂防構造物設計便欄」）
＜オクトシリーズ＞
＜オクトシリーズ＞は、切土のり面の安定化、斜面の崩壊や地すべり防止のための受圧板として、高強度で高い信頼性を誇り、小型かつ軽量で施工性に優れています。さらに、斜面の全面緑化を容易にし、景観および環境上の問題も解決する、画期的な特長も備えています。＜オクトシリーズ＞製品は、ボトムプレートに植生のための多数の給排水孔を設け、施工後の全面緑化を可能にするよう工夫されています。

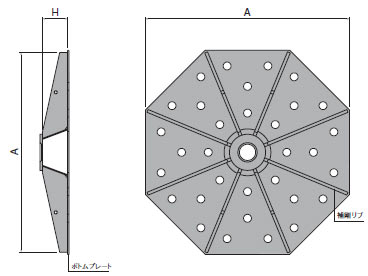

＜オクトシリーズ＞ 規格・寸法
| 規格 | OF600-354 | OF900-220 | OF900-354 |
|---|---|---|---|
| 寸法（mm）（A） | 600×600 | 900×900 | 900×900 |
| 高さ（mm）（H） | 160 | 160 | 160 |
| 設計アンカー力（kN） | 354 | 220 | 354 |
| 製品質量（参考）（kg） | 24.3 | 43.4 | 50.5 |
| 受圧面積（参考）（m2） | 0.298 | 0.671 | 0.671 |
| 規格 | OF1100-220 | OF1100-354 | OF1100-470 |
|---|---|---|---|
| 寸法（mm）（A） | 1100×1100 | 1100×1100 | 1100×1100 |
| 高さ（mm）（H） | 160 | 160 | 160 |
| 設計アンカー力（kN） | 220 | 354 | 470 |
| 製品質量（参考）（kg） | 71.4 | 91.1 | 103.4 |
| 受圧面積（参考）（m2） | 1.003 | 1.003 | 1.003 |
| 規格 | OF1300-157 | OF1300-220 | OF1300-354 | OF1300-470 |
|---|---|---|---|---|
| 寸法（mm）（A） | 1300×1300 | 1300×1300 | 1300×1300 | 1300×1300 |
| 高さ（mm）（H） | 160 | 160 | 160 | 160 |
| 設計アンカー力（kN） | 157 | 220 | 354 | 470 |
| 製品質量（参考）（kg） | 98.1 | 119.6 | 134.8 | 176.5 |
| 受圧面積（参考）（m2） | 1.400 | 1.400 | 1.400 | 1.400 |

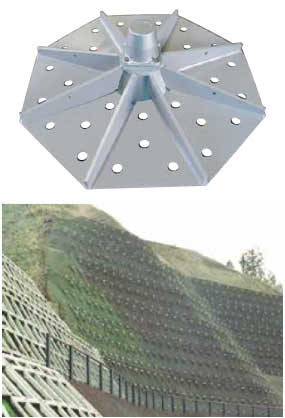

各種緑化工法に対応し、簡易に全面緑化を実現する〈オクトシリーズ〉
＜KSGシリーズ＞

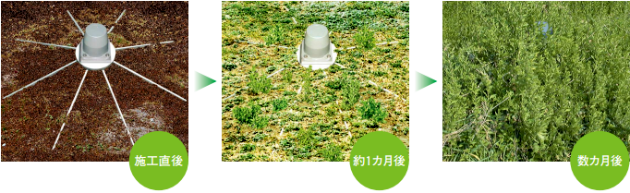

＜KSGシリーズ＞は、斜面の安定と全面緑化を両立させることを可能にした製品です。ボトムプレートに植生のための多数の給排水孔を設け、施工後の全面緑化を容易にするよう工夫がされています。また、植生を必要とされない場合は、あえて給排水孔を設けないこともできます。

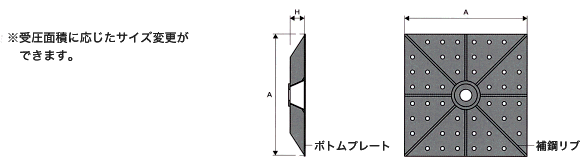

＜KSGシリーズ＞ 規格・寸法
| 規格 | KSG91-470 |
|---|---|
| 高さ（mm）（H） | 180 |
| 設計アンカー力（kN） | 470 |
| 製品質量（参考）（kg） | 72.3 |
| 規格 | KSG121-220 | KSG121-330 | KSG121-470 | KSG121-630 | KSG121-800 |
|---|---|---|---|---|---|
| 高さ（mm）（H） | 180 | 200 | 230 | 230 | 250 |
| 設計アンカー力（kN） | 220 | 330 | 470 | 630 | 800 |
| 製品質量（参考）（kg） | 110.4 | 115.5 | 132.5 | 143.6 | 165.0 |
| 規格 | KSG152-220 | KSG152-330 | KSG152-470 | KSG152-630 | KSG152-800 | KSG152-1000 |
|---|---|---|---|---|---|---|
| 高さ（mm）（H） | 180 | 200 | 230 | 230 | 250 | 250 |
| 設計アンカー力（kN） | 220 | 330 | 470 | 630 | 800 | 1000 |
| 製品質量（参考）（kg） | 158.0 | 164.6 | 199.9 | 226.7 | 257.1 | 269.3 |
| 規格 | KSG182-220 | KSG182-330 | KSG182-470 | KSG182-630 | KSG182-800 | KSG182-1000 |
|---|---|---|---|---|---|---|
| 高さ（mm）（H） | 200 | 230 | 230 | 250 | 250 | 250 |
| 設計アンカー力（kN） | 220 | 330 | 470 | 630 | 800 | 1000 |
| 製品質量（参考）（kg） | 217.4 | 229.5 | 261.4 | 309.7 | 355.5 | 386.9 |
| 規格 | KSG200-220 | KSG200-330 | KSG200-470 | KSG200-630 | KSG200-800 | KSG200-1000 |
|---|---|---|---|---|---|---|
| 高さ（mm）（H） | 230 | 250 | 250 | 250 | 250 | 250 |
| 設計アンカー力（kN） | 220 | 330 | 470 | 630 | 800 | 1000 |
| 製品質量（参考）（kg） | 264.6 | 273.4 | 311.9 | 408.6 | 447.1 | 481.8 |
| 規格 | KSG235-220 | KSG235-330 | KSG235-470 | KSG235-630 | KSG235-800 | KSG235-1000 |
|---|---|---|---|---|---|---|
| 高さ（mm）（H） | 250 | 250 | 250 | 270 | 270 | 280 |
| 設計アンカー力（kN） | 220 | 330 | 470 | 630 | 800 | 1000 |
| 製品質量（参考）（kg） | 351.9 | 398.3 | 460.6 | 541.3 | 590.9 | 649.2 |
各規格共通
| 規格 | KSG91 | KSG121 | KSG152 | KSG182 | KSG200 | KSG235 |
|---|---|---|---|---|---|---|
| 寸法（mm）（A） | 910×910 | 1210×1210 | 1520×1520 | 1820×1820 | 2000×2000 | 2350×2350 |
| 受圧面積（参考）（m2） | 0.828 | 1.464 | 2.310 | 3.312 | 4.000 | 5.523 |
防食性能
防食試験は塩水噴霧試験を行い、「10,000時間以上異常無し」の結果となっている。亜鉛・アルミニウム溶射被膜は「Zn：45%、Al：55%」の配合としている。
| 工程 | 品名 | 規格・配合 | 管理方法・試験 | 評価・基準 | 備考 |
|---|---|---|---|---|---|
| ブラスト処理 |
・溶融アルミナ |
－ | 粗さ測定器 | Rz50μm以上 | 社内規格 |
| 溶射 |
亜鉛・アルミニウム溶射 |
Zn：45%、 Al：55% |
膜厚測定器 | 120μm以上 | |
| 封孔処理 |
樹脂塗装 |
－ | 膜厚測定器 | 150μm以上 | 膜厚合計測定値 |
